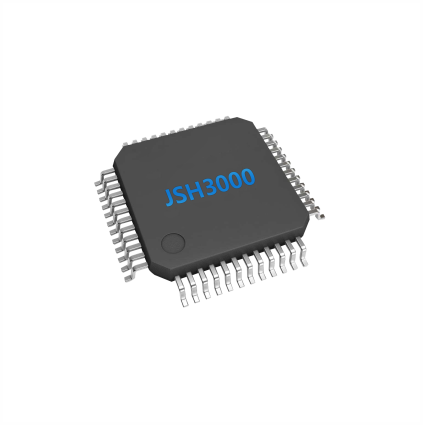

通用MCU芯片JSH3000系列

一款低成本、高集成的MCU。基于110nmeflash工艺制程,该芯片编程所需的代码占用量少,使得开发人员可直接跳过16位系统,以8 位系统的价格获取 32 位系统的性能。

详细信息



产品介绍



      JSH3000系列是高性能的32位微处理器,最高工作频率可达52MHz,内置高速存储器,丰富的增强型I/O端口和外设连接到外部总线。本产品包含1个12位ADC、一个6位精度DAC、一个12位精度DAC、2个比较器、1个运算放大器、5个16位通用定时器、1个32位通用定时器、1个看门狗定时器、 1个系统时间定时器。还包含标准的通信接口:2个SPI/IIC接口和2个UART接口,其中UART0可以实现从26条pin里面选择一条进行代码升级。也包含LED显示控制器和最大支持20个触摸按键检测。



      JSH3000系列工作电压为2.7V∼5.5V,工作温度范围-40C∼+105C。系列提供 LQFP48、SOP28、 SOP24、SOP20、SOP16和 SSOP28、SSOP24、SSOP20 等多种封装形式,根据不同的封装形式,器件中的外设配置会有差异。



      产品通过ESD静电 HBM ±8KV、EFT电快速脉冲群 ±4KV、CS传导抗扰3V/10V动态和CE传导发射等第三方合格检测,具有高可靠性和高稳定性。





应用场景



      适用于小家电(电饭锅/养生壶/电磁炉等)、触摸开关、LED驱动、消费电子、工业控制等。





产品特点

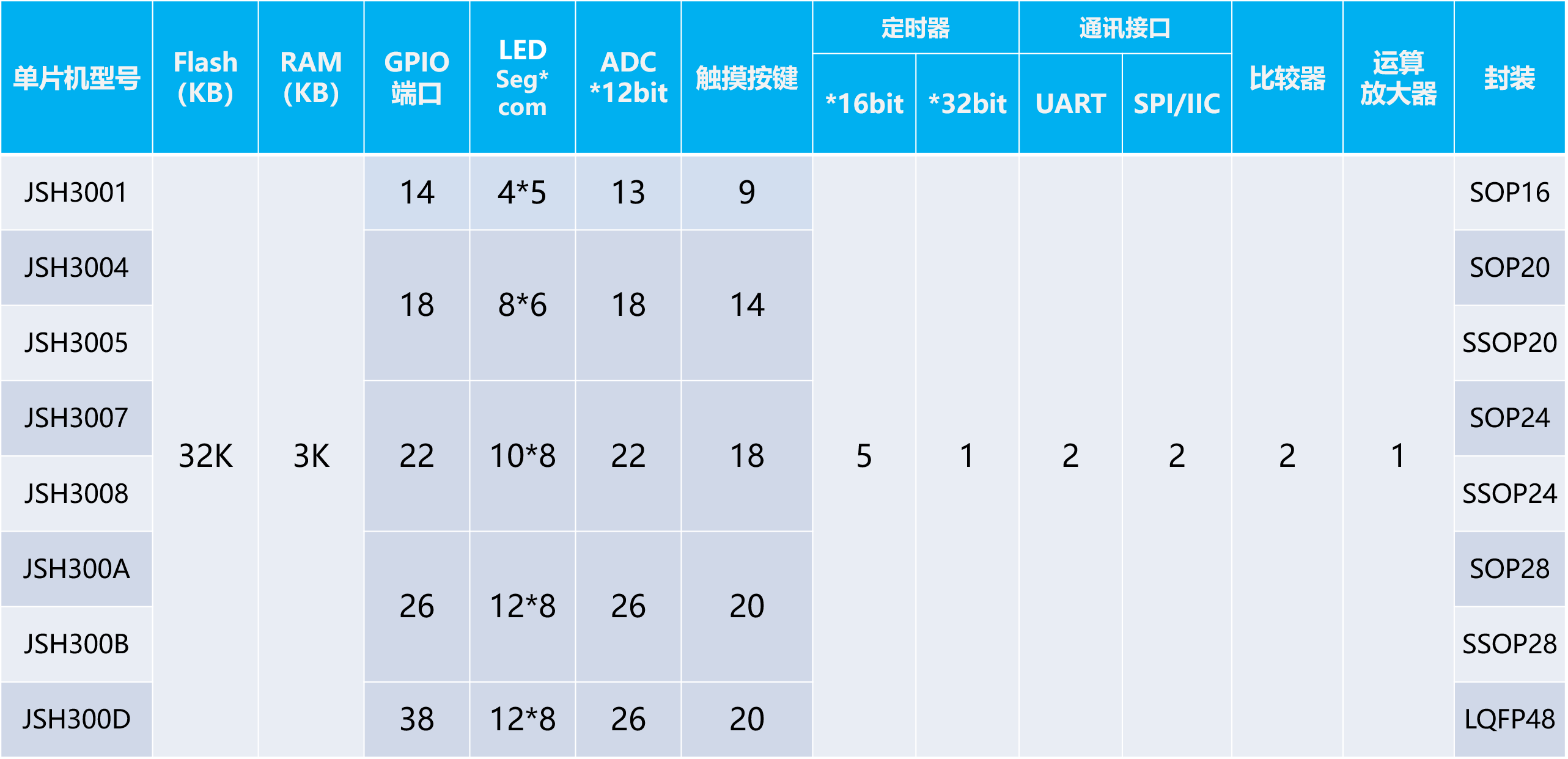

选型表

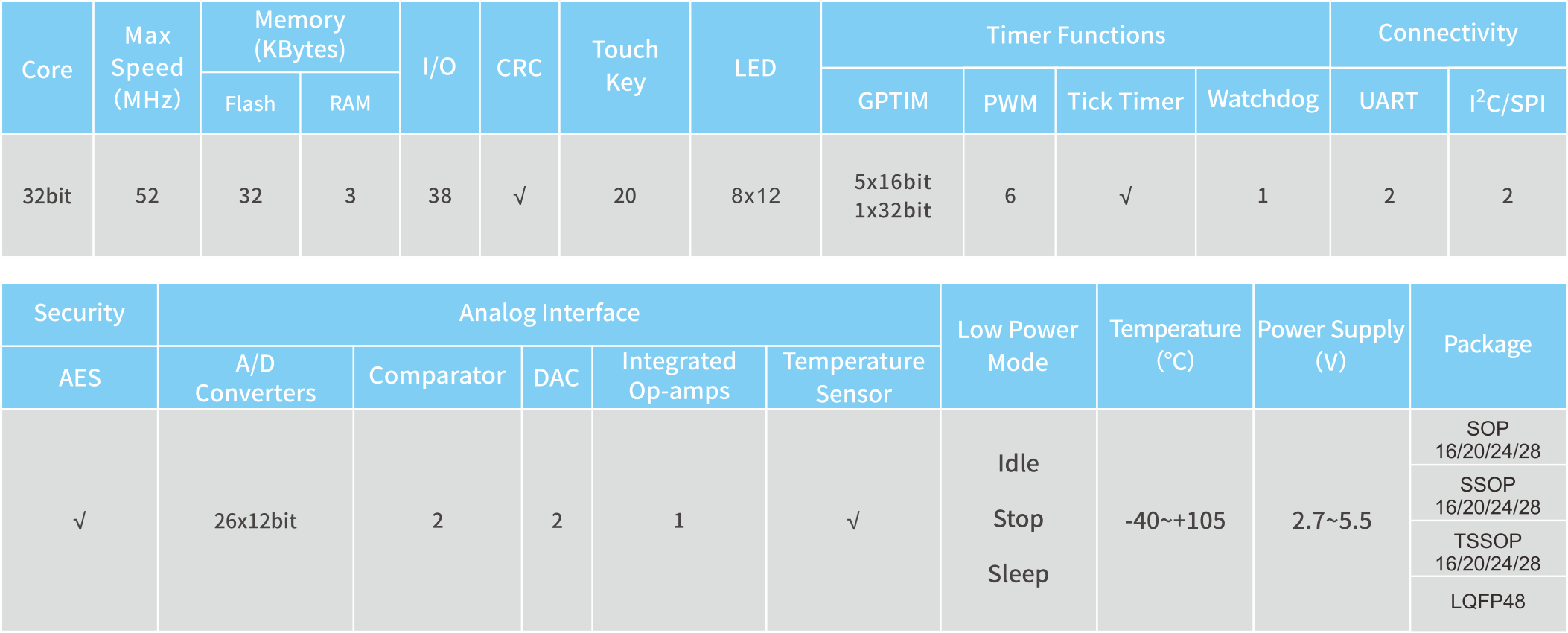

技术参数





 资料下载



      请点击:

珠海巨晟——32位RSIC架构的微控制器JSH3000系列数据手册V1.0

珠海巨晟——32位RSIC架构的微控制器JSH3000系列用户手册V1.0

珠海巨晟——32位RSIC架构的微控制器JSH3000系列方案设计手册V1.0

珠海巨晟——微控制器方案应用板JSFD300D硬件使用手册V1.0

微控制器方案应用板JSFD300D原理图及PCB文件

JSH3000_SDK_V1.0
